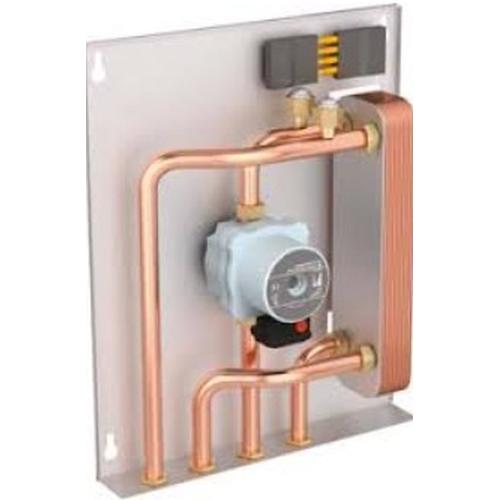

MODULO SEPARAZIONE MST 1C 25 KW

IMPIEGO
I moduli di separazione idraulica Cordivari MST® hanno la funzione
di connettere un generatore a combustibile solido (a vaso aperto
o chiuso) ad un impianto a vaso chiuso, consentendo lo scambio
termico tra il circuito del generatore e quello dell’impianto di
riscaldamento.
La gestione tramite centralina elettronica BIO Cordivari consente
anche l’abbinamento ad altra tipologia di generatore eventualmente
già presente nell’impianto. Inoltre la presenza dello scambiatore
di calore interposto tra i due generatori costituisce interruzione
idraulica tra i rispettivi fl uidi termovettori, come indicato dalla
circolare ISPESL del 18/09/2006. Pertanto, con i moduli Cordivari
MST®, le potenze dei due generatori non si sommano ai fi ni degli
adempimenti previsti dal D.M. 1/12/1975.
MATERIALI E FINITURE
Tubazioni di collegamento in rame
Scambiatori di calore in acciaio inox saldobrasato.
GARANZIA
2 anni - Vedi condizioni generali di vendita

FUNZIONAMENTO
I moduli Cordivari MST® sono utilizzabili per scambiare calore tra un generatore a combustibile solido (a vaso aperto o chiuso) ed un impianto idraulico a vaso chiuso e
gestire (grazie alla centralina di controllo Cordivari) l’energia termica dell’impianto anche in presenza di un generatore ausiliario (caldaia a gas).
Il Modulo Cordivari MST® si collega al termocamino (o altro generatore a combustibile solido) e al circuito idraulico di riscaldamento, una volta effettuati tutti i collegamenti
elettrici ed attivata la centralina di controllo, al raggiungimento della temperatura impostata, si avvieranno i circolatori e il calore prodotto dal termocamino verrà trasferito
al circuito idralico di riscaldamento.
Alcuni schemi di installazione sono riportati di seguito.
Il Modulo Cordivari MST® è concepito per essere controllato direttamente dalla centralina del generatore o, in caso non sia provvista, dalla centralina Cordivari (optional).
L’installazione è agevolata dalla predisposizione su supporto metallico, i collegamenti elettrici sono facili ed immediati grazie alla predisposizione Plug & Play, i componenti
sono facilmente accessibili per eventuale manutenzione.
LA CONDENSA NEI GENERATORI A BIOMASSA
I generatori a combustibile solido legnoso sono spesso soggetti alla formazione di condensa, dovuta all’umidità inevitabilmente contenuta nel combustibile (diversa in
base alla tipologia: legna in ciocchi, pellet, cippato ecc) che si libera sotto forma di vapore acqueo nella camera di combustione ed incontrano zone fredde nel generatore
o nella canna fumaria. Tale condensa, unitamente a fuliggine e idrocarburi incombusti contenuti nei fumi, produce incrostazioni, catrami ed una sostanza chiamata
creosoto che aderiscono e ricoprono buona parte delle pareti del generatore. Tali catrami risultano pericolosi perché molto infi ammabili, dannosi per l’integrità del
generatore e limitano l’effi cienza dello scambio termico, inoltre il creosoto può risultare dannoso per la salute. Per limitare tale fenomeno è opportuno che la temperatura
di rientro al generatore non sia troppo bassa.
Unico sul mercato, grazie alla specifi ca centralina BIO Cordivari, il Modulo MST® è in grado di limitare la temperatura minima di rientro garantendo così il funzionamento a
temperature ottimali per il generatore e riducendo il rischio di condensa. Ciò è possibile impostando sulla centralina BIO Cordivari dedicata (optional) una temperatura di
attivazione della pompa del termocamino più bassa rispetto a quella di attivazione dell’impianto. In questo modo si può evitare l’installazione di una valvola anticondensa.
